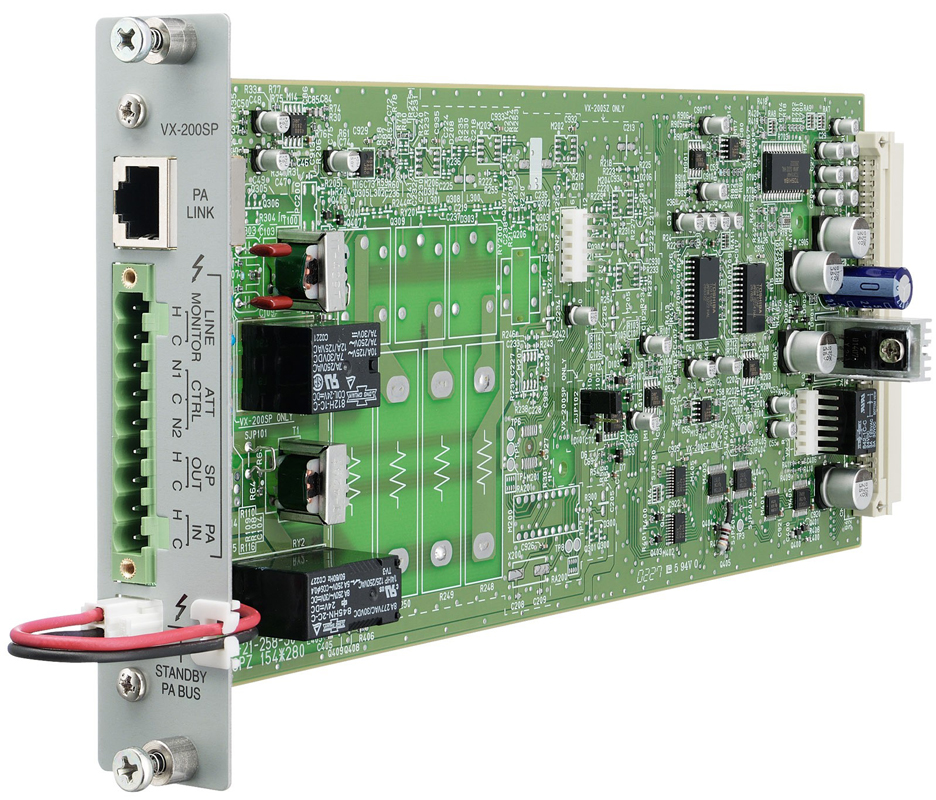

VX-200SP

VX-200SP là một Mô-dun ngõ ra của hệ thống VX-2000 với tín hiệu kiểm tra đường dây loa dạng "pilot tone". Đây là Mô-đun dùng để gắn vào khung gắn thiết bị giám sát VX-2000SF và phát hiện trạng thái của đường dây loa như Ngắn mạch, Hở mạch thông qua tín hiệu "pilot", và dây chạm đất.

Chứng chỉ EN

Nguồn điện Từ VX-2000SF
Dòng tiêu thự Dưới 100 mA
Kết nối tăng âm công suất Cổng kết nối RJ45, kiểu giắc cái để kết nối với tăng âm VP-2064, VP-2122, VP-2241,
VP-2421.
Cáp xoắn đôi thẳng (theo tiêu chuẩn TIA/EIA-568A)
Đường giám sát Cổng kết nối có thể tháo rời
Đường lõi đồng cho dây loa: AWG 24 - AWG 16
Ngõ ra điều khiển chiết áp ngoài Cổng kết nối dạng rời, rơ-le, ngõ ra dạng không-điện áp,
kiểu truyền, điện áp cho phép: 30 V DC, 250 V AC,
dòng điều khiển: dưới 7 A (DC), trên 7 A (AC)
Đường kính lõi cáp: AWG 24 - AWG 16
Ngõ ra loa Cổng kết nối dạng rời
Đường kính lõi cáp: AWG 24 - AWG 16
Ngõ vào tăng âm Ngõ vào kết nối với tăng âm VP-2064, VP-2122, VP-2241,VP-2421, FV-224PA, FV-248PA.
Đường kính lõi cáp: AWG 24 - AWG 16
Hệ thống báo lỗi Báo ngắn mạch, hở mạch (dùng "pilot tone" kiểm tra), lỗi tiếp đất
Thành phần Bề mặt: Thép tấm
Kích thước 30.5 (R) × 132.6 (C) × 290.3 (S) mm
Khối lượng 240 g
Phụ kiện đi kèm Ốc gắn x 1
Phụ kiện tùy chọn Mô-đun chỉnh tiếng: VX-200SE
Model tương thích VX-2000SF
