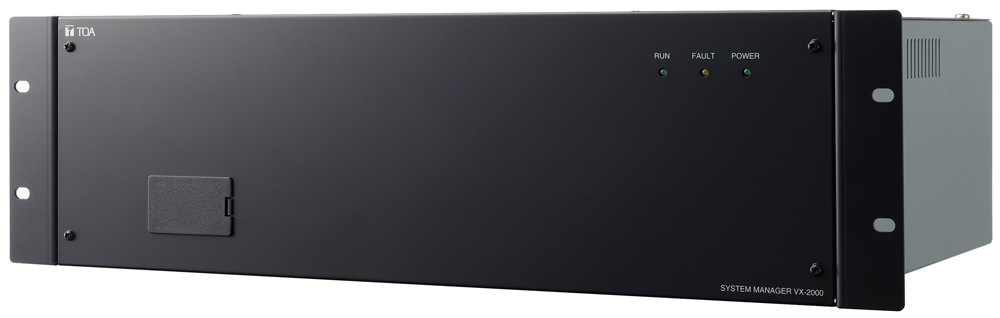

VX-2000
Bộ quản lý trung tâm VX-200 là một thiết bị ma trận ngõ vào âm thanh với 4 bus âm thanh cho các tín hiệu âm thanh ngõ vào, và với chức năng như một bộ điều khiển chính của hệ thống VX-2000. Bộ quản lý hệ thống có 8 khe cắm cho các mô-đun VX-200XI, VX-200XR và các mô-đun dòng 900. VX-2000 có thể điều khiển định tuyến, ưu tiên các tín hiệu âm thanh, và thiết bị ngoại vi, cũng như các ngõ vào và ngõ ra điều khiển việc cài đặt được thực hiện bằng PC. Lên tới 2,000 sự kiện hệ thống và lỗi hệ thống có thể được lưu và các log có thể được xem từ PC.
- * 0 dB = 1 V
| Nguồn điện | 24 V DC (dải hoạt động: 20 40 V DC) Kiểu vặn ốc M3.5, khoảng cách giữa các ốc: 8.8 mm |
|---|---|
| Dòng tiêu thụ | Dưới 650 mA (20 V DC) |
| Ngõ vào | -20 dB*, không cân bằng, số khe cắm mô-đun: 8 Các mô-đun có thể sử dụng: VX-200XR, VX-200XI, Mô-đun dòng 900 (M-01F, M-01M, M-01P, M-01S, M01T, M-03P, M-51F, M-51S, M-51T, M61F, M61S, M-6T, U-01F, U-01P, U-01R, U-01S, U-03R, U-03S, U-61S, U-61T) |
| Ngõ ra âm thanh | Số bus âm thanh: 4 0 dB, cân bằng điện tử, cổng RJ 45 cái Cáp xoắn đôi ( Tiêu chuẩn TIA/EIA-568A) |
| Ngõ ra theo dõi | 0 dB, cân bằng điện tử, cổng kết nối XLR ( 3 chân) |
| Đáp tuyến tần số | 20 Hz - 20 kHz |
| Tỷ lệ S/N | 60 dB hoặc hơn |
| Độ méo tín hiệu | 0.5 % hoặc ít hơn |
| Xuyên âm | Dưới -60 dB (1 kHz, 0 dB) |
| Ngõ vào điều khiển | 16 ngõ vào, kiểu tiếp điểm khô không điện áp, điện áp mở: 17 V DC, Dòng ngắn mạch: dưới 5 mA, 2 cổng RJ45 |
| Ngõ ra điều khiển | 16 ngõ ra, ngõ ra kiểu cực dương hở, điện áp: 30 V DC, Dòng điều khiển: dưới 5 mA, 2 cổng RJ45 |
| Tiếng chuông | Có sẵn các tiếng chuông: 4 chuông (tăng dần)/ 4 chuông ( giảm dần)/ 2 tiếng chuông/ một tiếng chuông |
| Hệ thống giao tiếp | PC (Phần mềm cài đặt dùng để cài đặt): cổng RS-232C ( 9 chân), VX-2000SF: cổng RJ45 cái, kiểu cáp xoắn ( tiêu chuẩn TIA/EIA-568A), LONWORK RS-485 |
| Nhiệt độ hoạt động | 0 ℃ tới +40 ℃ |
| Thành phần | Khung: thép tấm, sơn mầu đen, độ bóng 30% |
| Kích thước | 482 (R) × 132.6 (C) × 337 (S) mm |
| Trọng lượng | 6.4 kg |
| Phụ kiện | 2 Tai gắn tủ rack (được lắp lên thiết bị trước), 4 ốc lắp lên tủ, 7 tấn che, 14 ốc gắn tấm che. 1 CD phần mềm cài đặt, Cầu chỉ (T1.6 A L), Cầu chì (T6.3 A L) |
| Tùy chọn | Mô-đun lưu bản tin: EV-200M, Biến áp: IT-450 |
