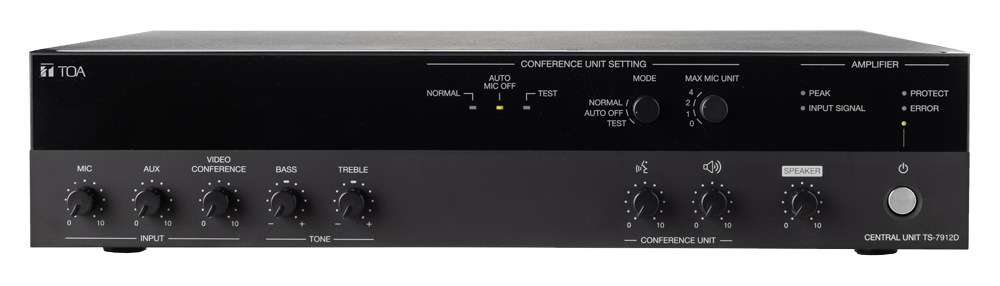

TS-7912D-AS *AS Model*
Bộ trung tâm TS-7912D-AS là thiết bị chính của hệ thống hội thảo dòng TS-790. Thiết bị có khả năng kết nối với các thiết bị hội thảo khác là TS-791L-AS và TS-792L-AS để tạo nên một hệ thống hội thảo hoàn chỉnh. Thiết bị có thể kết nối với loa ngoài nhờ vào tăng âm công suất 120W được tích hợp sẵn bên trong. Nguồn của TS-7912D-AS có thể cung cấp cho các thiết bị hội thảo khác. Trên TS-7912D-AS bao gồm cổng để kết nối Equalizer hoặc các thiết bị xử lý tín hiệu khác và có thể kết nối họp trực tuyến qua cổng USB hoặc giắc RCA. Có thể gắn thiết bị lên tủ rack theo tiêu chuẩn EIA (kích thước 2U) bằng giá gắn tùy chọn.
* 0 dB = 1 V
| Nguồn điện | 100 - 240 V AC, 50/60 Hz |
|---|---|
| Nguồn điện / Dòng tiêu thụ | 230 W (ngõ ra định mức, 64 thiết bị) 81 W (1/8 của ngõ ra định mức, 64 thiết bị) 200 mA hoặc thấp hơn (khi nguồn điện tắt) |
| Ngõ ra định mức | 120 W (ngõ ra loa) |
| Đáp tuyến tần số | 20 Hz to 20 kHz ±3 dB |
| Độ méo | 1 % hoặc thấp hơn tại 1 kHz (20 kHz LPF (AUX-0025)) |
| Điều chỉnh âm sắc | Bass: ±10 dB at 100 Hz, Treble: ±10 dB at 10 kHz (ngõ ra loa) |
| Tỷ lệ S/N | 83 dB hoặc hơn (âm lượng loa: tối thiểu) 76 dB hoặc hơn (âm lượng loa: tối đa, âm lượng ngõ vào: tối thiểu) 55 dB hoặc hơn (âm lượng loa: tối đa, âm lượng ngõ vào: tối đa) (A-weighted) |
| Ngõ vào âm thanh | Mic: có thể chọn -60dB* (không cân bằng) / -41 dB* (cân bằng), 600 Ω, giắc Ø6.3 mm Lưu ý: ngõ vào MIC được trang bị nguồn phantom (24 V DC, công tắc ON/OFF) AUX IN: -20 dB*, 10 kΩ, không cân bằng, giắc RCA x 2 |
| Ngõ ra âm thanh | NGÕ RA LOA: có thể chọn trở kháng cao (100 V line / tổng 83 Ω) / trở kháng thấp (4 - 16 Ω), đầu nối tháo rời (3 chân) REC OUT: -10dB*, 10 kΩ, không cân bằng, giắc RCA x 2 |
| Cổng Equalizer RETURN/SEND | -10dB*, 10 kΩ, không cân bằng, giắc RCA, công tắc ON/OFF |
| Cổng kết nối họp trực tuyến IN/OUT |
-10dB*, 10 kΩ, không cân bằng,giắc RCA Cổng USB Audio Type-B port (dành cho PC) Dữ liệu âm thanh vào: 11.025/16/22.05/32/44.1/48 kHz tần số lấy mẫu (chọn trên PC), 16-bit PCM. Dữ liệu âm thanh ra: 32/44.1/48 kHz tần số lấy mẫu (chọn trên PC), 16-bit PCM. |
| Cổng kết nối Máy chủ tịch/Máy đại biểu | LINE 1, 2: cổng DIN 8 chân |
| Số lượng thiết bị kết nối | Tối đa 64 thiết bị |
| Cài đặt thiết bị hội thảo | Công tắc cài đặt chế độ: NORMAL / AUTO OFF / TEST Công tắc chọn số lượng mic tối đa: cài đặt số lượng thiết bị đại biểu có thể phát biểu từ 0, 1, 2 hoặc 4 |
| Chuông báo phát biểu ưu tiên | Phát một tiếng chuông báo khi ấn nút ưu tiên trên Máy chủ tịch (có thể điều chỉnh âm lượng) |
| Điều chỉnh âm lượng | Âm lượng MIC, âm lượng AUX, âm lượng họp trực tuyến, âm lượng loa, âm lượng micro và loa giám sát của thiết bị hội thảo, âm lượng chuông báo |
| Đèn hiển thị LED | Nguồn (xanh lá) Tăng âm: INPUT SIGNAL (xanh lá), PEAK (đỏ), PROTECT (đỏ), ERROR (đỏ) Cài đặt thiết bị hội thảo: NORMAL (xanh lá), AUTO MIC OFF (xanh lá), TEST (đỏ |
| Nhiệt độ cho phép | 0 °C đến +40 °C |
| Độ ẩm cho phép | 90 %RH hoặc thấp hơn (không ngưng tụ) |
| Vật liệu | Bảng mặt trước: nhựa ABS màu đen Vỏ: thép tấm đã xử lý bề mặt, sơn đen |
| Kích thước | 420(R) x 96.1 (C) x 313.1(S) mm |
| Khối lượng | 4.9 kg |
| Phụ kiện đi kèm | Dây nguồn (2 m) x 1 Cáp USB (3 m) x 1 Giắc cắm đầu nối ngõ ra loa (5 mm, 3 chân) x 1 |
| Phụ kiện tuỳ chọn | Cáp nối dài: YR-790-3-AS, YR-790-10-AS Tai gắn tủ rack: MB-25B |
